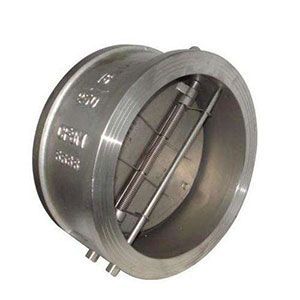

蝶式止回阀H76W

蝶形止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。对夹连接蝶式止回阀的作用是只允许介质向一个方向流动，而且阻止方向流动。

应用范围：

蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。

结构特点：

旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

1、体积小，重量轻，结构紧凑、维修方便

2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭

3、因速闭作用，可防止介质倒流

4、阀体结构长度尺寸小，刚性好

5、安全方便，可用于水平垂直两个方向安装

标准规范：

设计制造标准：JB/T 8937

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

主要尺寸及重量：

可能发生的故障、原因及消除办法：1、阀体和阀盖连接处渗漏:

(1)螺母拧得不紧或松紧不均匀,可重新调整之。

(2)法兰密封面上有损伤或积有污物，应进行修整密封面或清除污物。

(3)垫片损坏，应更换新垫片。

2、阀瓣与阀座密封面处渗漏

(1)密封面间夹有污物，可清洗干净。

(2)密封面有损伤，重新研磨或重新堆焊及加工。

对夹式止回阀主要零部件材料：

对夹式止回阀主要技术参数:

对夹式止回阀 主要外形尺寸：

【产品用途】

H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。

【产品特点】

1、体积小，重量轻，结构紧凑、维修方便

2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭

3、因速闭作用，可防止介质倒流

4、阀体结构长度尺寸小，刚性好

5、安全方便，可用于水平垂直两个方向安装

【执行标准】

1、法兰连接尺寸：GB/T1724.1-98

2、结构长度：GB/T12221-1989，ISO5752-82

【性能参数】

HH47、H47XF、HDH47X 蝶式缓冲止回阀主要外形和连接尺寸
