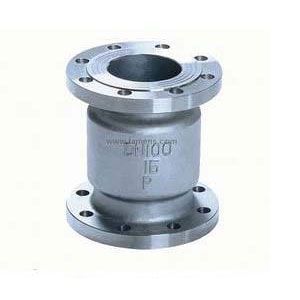

H42W法兰立式止回阀
产品名称：H42W法兰立式止回阀
产品型号：H42W
连接方式：法兰
结构形式：立式
驱动方式：手动
产品口径：DN25-DN200
公称压力：1.6~4.0MPA
阀体材质：铸钢，黄铜，不锈钢
产品详情
法兰立式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。立式止回阀产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
立式止回阀主要性能规范：
| 型号 | 公称压力 PN(MPa) | 试验压力P3(MPa) | 适用温度(℃) | 适用介质 | |
| 壳体 | 密封 | ||||
| H42W-16C | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 |
| H42W-16P | ≤200 | 弱腐蚀介质 | |||
| H42W-25P | 2.5 | 3.75 | 2.75 | ||
| H42W-25R | 腐蚀性介质 | ||||
| H42W-40P | 4.0 | 6.0 | 4.4 | 弱腐蚀性介质 | |
| H42W-40R | 腐蚀性介质 | ||||
| H42Y-40 | 水、油品 | ||||
立式止回阀主要零件材料：
| 零件名称 | 阀体、阀瓣 | 导向阀 | 密封面 |
| H42W-16C | 碳钢 | 碳钢 | 碳钢 |
| H42W-16P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 |
| H42W-25P | |||
| H42W-40P | |||
| H42W-25R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 |
| H42W-40R | |||
| H42Y-40 | 碳钢 | 碳钢 | 堆焊硬质合金 |
立式止回阀主要尺寸：
| 公称通径DN | L | D | D1 | D2 | b | f | Z-фd |
| 25 | 115 | 115 | 85 | 65 | 16 | 2 | 4-ф14 |
| 32 | 120 | 135 | 100 | 78 | 18 | 3 | 4-ф18 |
| 40 | 130 | 145 | 110 | 85 | 18 | 3 | 4-ф18 |
| 50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-ф18 |
| 65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-ф18 |
| 80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-ф18 |
| 100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-ф23 |
| 125 | 250 | 270 | 220 | 168 | 28 | 3 | 8-ф25 |
| 150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-ф25 |
| 200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-ф25 |
本文来自：北方阀门集团有限公司，转载请注明出处：http://www.zgbffm.com/html/cpxt/zhf_12_222.html
