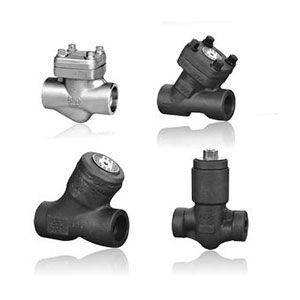

Y型锻钢止回阀

Y型锻钢止回阀介绍：

"Y"型锻钢阀有三种阀盖设计形式：第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.

可设计成"Y"型阀的有截止阀和止回阀

Y"型阀设计结构和特征：

"Y"型截止阀和止回阀阀门符合ANSIB16.34.检验与测试按API598,标记按MSS-SP-25.

采用以下结构：

全径和缩径

升降式和球式止回阀

按需内置弹簧

可拆卸实习阀瓣

自定义压板压套式

整体式上密封座

明杆支架型(OS&Y)

螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖

承插端符合ASMEB16.11

螺纹连接端（NPT）符合ANSI/ASMEB1.20.1

阀瓣可变换为针型、节流型、球型、止回型

Y型锻钢止回阀相关压力：

800LB

900LB～2500LB

800LB

Y"型阀设计结构和特征：

"Y"型截止阀和止回阀阀门符合ANSIB16.34.检验与测试按API598,标记按MSS-SP-25.

采用以下结构

全径和缩径

升降式和球式止回阀

按需内置弹簧

可拆卸实习阀瓣

自定义压板压套式

整体式上密封座

明杆支架型(OS&Y)

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
Y型锻钢止回阀尺寸(MM)和重量(KG)
