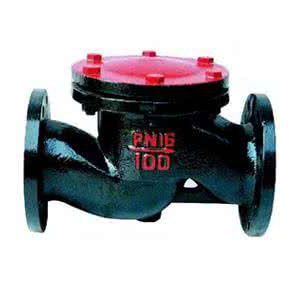

升降式止回阀H41T
产品名称：升降式止回阀H41T
产品型号：H41T
连接方式：法兰
结构形式：升降式
驱动方式：手动
产品口径：DN50-DN1200
公称压力：1.0-2.5MPa
阀体材质：铸铁,铸钢
产品详情
该止回阀属升降式止回阀，升降式止回阀阀瓣利用流体压差和自身的重量实现升降，升降式止回阀适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备。铸铁升降式止回阀应用于工作温度≤200℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。
一、性能规范
| 型号 | 公称 压力 | 试验压力 | 工作 温度 | 通用 介质 | |
| 强度（水） | 密封（水） | ||||
| H41T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
二、主要零件材料
| 零件名称 | 材料 |
| 阀体 | 灰铸铁 |
| 阀盖 | 灰铸铁 |
| 阀瓣 | 铸铁铁加黄铜 |
三、外形尺寸和连接尺寸
| 型号 | 公称通径DN（mm） | 尺寸（mm） | 重量（kg） | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | S | |||
| H41t-16 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 65 | 32 | 3 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 84 | 36 | 4.5 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 96 | 42 | 7 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 115 | 42 | 9.5 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 145 | 50 | 13.5 | |
| H41t-16 | 80 | 310 | 195 | 160 | 135 | 22-2 | 8-18 | 156 | 24.5 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | 170 | 32.5 | ||
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 201 | 50 | ||
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 238 | 70 | ||
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 245 | |||
