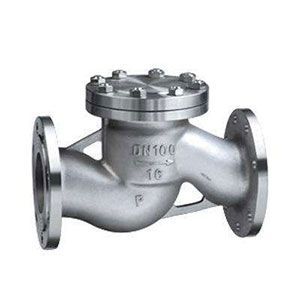

升降式止回阀H41W
产品名称：升降式止回阀H41W
产品型号：H41W
连接方式：法兰
结构形式：升降式
驱动方式：手动
产品口径：DN40-DN200
公称压力：1.6-6.4MPa
阀体材质：不锈钢,铸钢,铸铁
产品详情
升降式止回阀概述：
升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置；依靠阀瓣自重和流体压差实现自动阻止流体倒流
升降式止回阀性能规范：
| 阀体材料 | 公称压力 MPa | 工作温度 ℃ | 适用介质 | |
| 碳 钢 | 1．6-6．4 | ≤425 | 水、油品、蒸汽 | |
| 10．0、16．0 | ≤450 | ／ | ||
| 不锈钢 | P | 1．6-16．0 | ≤200 | 硝酸类 |
| R | ／ | ／ | 醋酸类 | |
| 铬镍钛 耐热钢 | PI | 1．6-6．4 | ≤550 | 石油、石油产品 |
| 铬钼钢 | 1．6-16．0 | ≤550 | 油 | |
升降式止回阀主要外形尺寸：
| 称压力 PN | 公称通径 DN | 主要连接尺寸 | 外形 尺寸 | ||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
