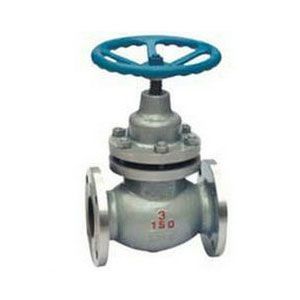

美标AP1柱塞截止阀
产品名称：美标AP1柱塞截止阀
产品型号：U41SM-150LB
连接方式：法兰
结构形式：直通流道
驱动方式：法兰
产品口径：DN15-DN250
公称压力：150LB
阀体材质：不锈钢、铸钢、碳钢、304、316
产品详情
API美标柱塞截止阀主要连接、结构尺寸
| DN（mm）/ 尺寸（mm） | UJ41H（Y）-150Lb U41SM-150Lb | |||||||||||||||
| 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ | 5″ | 6″ | 8″ | 10″ | 12″ | 14″ | 16″ | |
| L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 |
| H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 450 | 540 | 640 | 740 | 850 | 970 | 1100 |
| DO | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
| D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 | 533 | 597 |
| D1 | 60.5 | 70 | 79.5 | 89 | 98.5 | 120.5 | 139.5 | 152.5 | 190.5 | 216 | 241.5 | 298.5 | 362 | 432 | 476 | 540 |
| g | 35 | 43 | 51 | 64 | 73 | 92 | 105 | 127 | 157 | 186 | 216 | 270 | 324 | 381 | 413 | 470 |
| b | 10 | 111 | 12 | 13 | 15 | 16 | 18 | 19 | 24 | 24 | 26 | 29 | 31 | 32 | 35 | 37 |
| Z-φd | 4-15 | 4-15 | 4-15 | 4-15 | 4-15 | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 8-22 | 12-25 | 12-25 | 12-29 | 16-29 |
| DN（mm）/ 尺寸（mm） | UJ41H（Y）-300Lb U41SM-300Lb | |||||||||||||||
| 1/2″ | 3/4″ | |||||||||||||||
