上装式二通密封偏心球阀安装手册

一、上装式双向密封偏心球阀的使用环境

1、适用于清水、原水（含泥沙）、污水、海水、蒸馏水、油品、城市供暖供暖等要求严格的系统。

2、二通软密封偏心半球阀适用于-40摄氏度至135摄氏度的温度；而二通硬密封偏心半球阀适用于室温至600摄氏度左右的温度范围。

3.适用于坝底放空阀和控制阀（高流量状态）。粉煤灰渣，适用于化学反应有结晶或结垢的工业管道中的液固两相混流或液体输送。产品结构特点根据客户要求的不同介质和温度要求，球冠采用铬钼钒合金，阀座堆焊铬、钼合金、铬合金、不锈钢合金，满足客户需求。不同的浆料输送。

4、适用于增压系统、中央空调系统等泵输送系统的阀门。

5、可配置安全阀、流量控制阀、爆破阀、减压阀等。

6、适用于自来水系统、燃气系统、天然气系统等地下管线高度小。

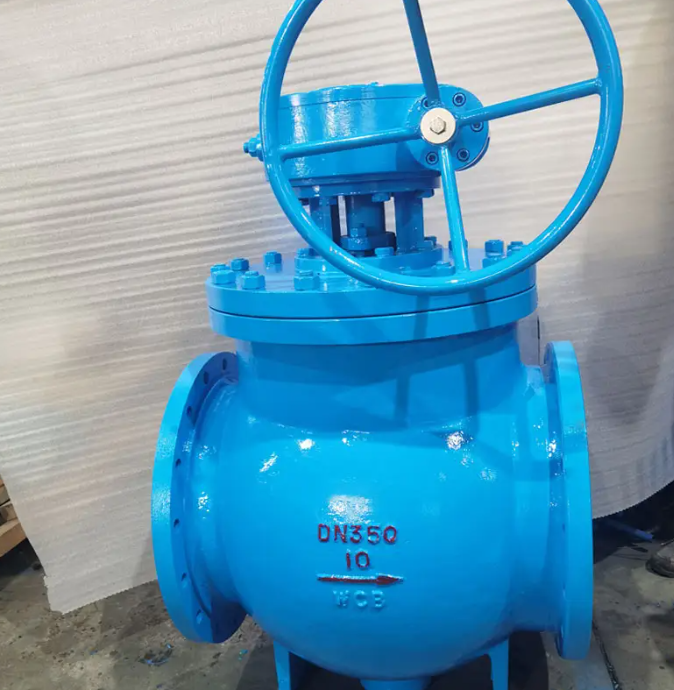

上装式偏心半球阀

二、上装式二通密封偏心球阀工作原理

上装式二通密封偏心球阀是传统球阀的结晶，充满灵性的变化；是将两个金属球冠固定在偏心球体上，通过偏心曲轴90度旋转实现阀门的启闭，与金属球帽密封面接触的金属阀座浮起轴向和径向补偿球冠与阀座的配合误差。简单可靠的结构和有效的密封方式，不仅更利于更换闸阀，而且适用于不能使用的系统。其核心技术为国内首创，设计独特，结构新颖。顶装式二通密封偏心球阀采用偏心密封原理，通过传动机构达到锁紧、调节、关闭的目的。密封圈和球盖均为金属面环，采用硬面接触密封，双偏心结构阀门在球孔开启时开启。与管路完全畅通，过流面大，阀门不冲水，无流阻。关闭时阀芯不冲刷，关闭时阀芯球面沿阀座逐渐前进，具有擦拭和剪切作用，可有效清除结垢障碍物，实现可靠密封。对于容易结垢的介质的输送特别有效。顶装式双向密封偏心球阀座双球冠阀由双面密封，双向承压，同Q47原理，不受介质流向限制，可安装任意；阀座与球冠有补偿量，当阀座磨损后，关闭时稍微转动一下，仍能可靠密封，延长使用寿命。该阀的最大特点是在工作条件下，装置系统卸压后可在线检查和维修阀门。球冠和支撑体不必从管道上拆下，给地下管道，特别是原子能行业使用的球阀带来了极大的方便。

三、顶装式双向密封偏心球阀执行标准

设计制造 GB/T12237-1989

法兰连接 GB/T9113.1-2005

检查和测试 GB/T13927-1992

四、顶装式二通密封偏心球阀的优点

1、压力损失小：顶装式二通硬（软）偏心球阀由两个非同心球阀组成。它由一个偏心的球冠组成。全开时流道直接与管道相连，水头损失小，水损为零，流道完全畅通，内腔自动清洗，阀芯旋转90度，阀体内腔自动冲洗。清除介质中的杂物，介质不会沉积在阀腔内。

2、抗颗粒磨损：上偏心二通偏心球阀在关闭阀门时，在关闭过程中采用双偏心原理，采用两个不同的偏心球来关闭阀门。冠部仅在最后时刻与双向偏置的两个阀座接触，实现双向密封，无摩擦；阀座上的密封圈堆焊耐磨自润滑合金，不易磨损，不易清洗。球口的球冠与阀座之间有擦拭清洁和剪切作用，不易结垢，即使介质结垢严重，也不影响密封和关闭。

3、自动补偿、密封可靠：顶装式二通密封偏心球阀由两个不同偏心的双球冠和双阀座构成双密封，两通压力具有很好的密封性；利用偏心距使球体与阀座关闭得更紧，从而获得良好的密封性；当阀座受压时，压力较高时，阀座自动推向球体，压力越高，阀座推向球体越紧，从而获得良好的密封性；因此，该阀门属于二通压力，二通压力也可以实现100%零泄漏；在长期使用中，如果阀座密封磨损或损坏，阀座会在弹簧的作用下自动推向球体，从而获得良好的自动补偿功能。

4.适用于大流量高速介质：由于球体隐藏在阀腔一侧，形成无流动阻力的直通流道，实心偏心固定曲轴在高速介质中无振动、无噪音。

5、寿命长、切换方便：无易损件，由于偏心效应，在阀门启闭过程中，阀体上的两个球冠与两个阀座的密封面完全分离，使阀座表面与球冠球面完全分离。无摩擦、无摩擦转动，有效降低操作扭矩和扭力，操作轻便；阀门的自动补偿功能大大提高了阀门的使用寿命。

6、维修方便：顶装式二通密封偏心球阀为顶装式设计，球冠和球体从阀门上部加载；检修时，只需打开阀盖，取出球冠和球体即可进行维修和密封圈等附件。无需将整个阀门从管道上拆下，为地下管道，特别是原子能行业使用的球阀带来了极大的方便。

顶装式二通密封偏心球阀，在维修作业时，可将管道内的介质适当保留，不造成能源浪费；这为用户省去了许多前期辅助工作，使维护更简单。

在某些特定场合，紧急抢修时阀门不会影响管道系统的正常运行。只要在球组件取出后迅速关闭上口，即可立即恢复管道的加压运行，从而将紧急检修阀带来的效益损失降到最低程度。
