闸阀工作原理及结构图

闸阀广泛用于通过水的管道中，主要用于切断流量。闸阀和蝶阀一样，也有不同的分类方法.按结构可分为升杆闸阀和暗杆闸阀；按密封面可分为硬密封闸阀和弹性座软密封闸阀；按链接形式有法兰闸阀、焊接闸阀等。选择哪种阀门，用户可以根据自己的工况选择。闸阀的分类虽然很多，但它们的工作原理都是一样的，包括闸阀的结构图也几乎相同。

一个完整的闸阀由阀体、阀座、阀杆、闸板、阀盖、密封圈等组成，具体闸阀结构图如下：

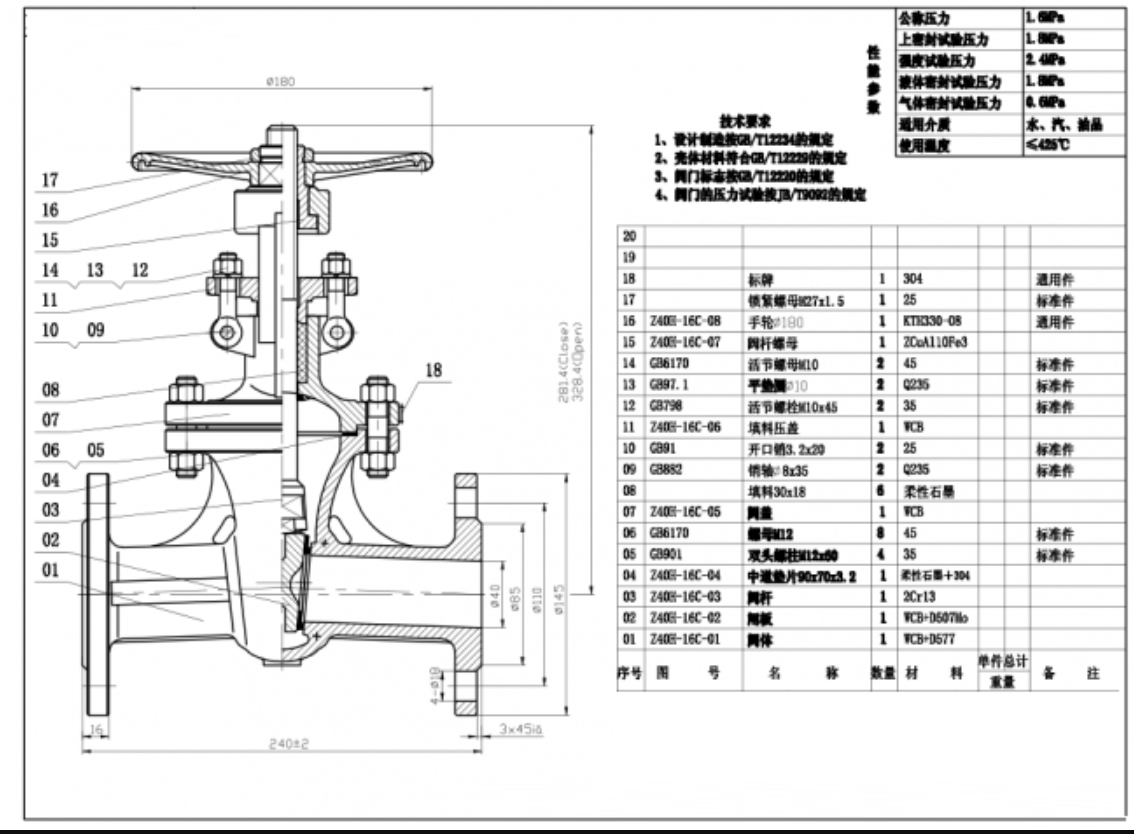

闸阀结构图

Z41H法兰闸阀结构图

闸阀的工作原理：

闸阀 只能全开或全关，不能用作调节流量的阀门。它的工作原理是闸板随阀杆一起上下运动，阀杆上有梯形螺纹。阀杆的上下运动是通过阀门顶部的螺母和阀体上的导槽来实现的门运动。闸门的运动方向垂直于管道中流体介质的流动方向。

闸阀的开度：

运行时无法查看闸阀全开状态，尤其是暗杆闸阀。开式阀杆闸阀的开启状态可以通过观察外露阀杆的位置来判断，而暗杆式闸阀一般被视为完全开启的标志，直到无法开启为止。但考虑到可能因温度变化而锁死，一般闸阀开到底，即在闸阀打不开时，再转动1/2圈左右，因为闸阀已完全打开。打开。

闸阀的关闭：

闸阀关闭后可有自密封和强制密封两种形式。自密封是指密封面只需介质压力即可密封。但大多数闸阀仍采用强制密封，也就是说，闸阀的闸板关闭时，必须用外力将闸板压靠在阀座上，以保证密封面的密封性能。通常闸阀的密封性能优于蝶阀。
