法兰蝶阀的基础知识有哪些?

标签:法兰蝶阀 时间:2022年10月15日 阅读

前言:我们北方阀门集团有限公司是坐落在山东潍坊的阀门生产厂家,除了一会要讨论的法兰蝶阀,我们公司还生产、销售各种规格的球阀、闸阀、蝶阀、截止阀等全品类工业阀门,将100%符合标准,100%保证质量,100%让您满意,我们的服务“一切为了客户”。

法兰蝶阀的基本知识有哪些?相信大家对蝶阀并不陌生,下面就让小编来给大家讲解一下法兰蝶阀的基本知识吧。

蝶阀又称瓣阀,是一种结构简单的调节阀。可用于低压管道介质的通断控制的蝶阀是指关闭件(蝶板或蝶板)是一个围绕阀轴旋转以实现开启的圆盘。带关闭的阀门。阀门技术深厚开发研制的低温止回阀DH61Y,使设备更安全、更稳定。

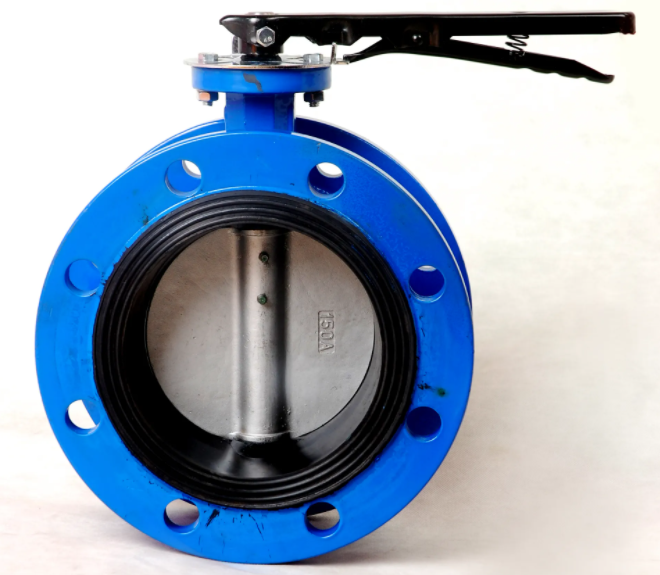

d41x3-10c 碳钢双法兰蝶阀

d41x3-10c 碳钢双法兰蝶阀

通常传统蝶阀由于结构原因,在反方向的工作压力下(对密封方向不利)不能很好地密封。目前,相关国家标准中没有双向密封的强制性规定。这是因为:

1、采用自封设计理念

碟形密封圈直接用橡胶呈锯齿状嵌入碟片中,无需使用压环或螺栓固定,从而避免了传统螺栓压板式密封造成的密封圈受力不均、螺栓脱落和密封件损坏过早地。在相反方向的工作压力的作用下,密封圈产生自密封力,使密封的比压增大,密封圈压紧阀座。结合紧密,达到双向密封的效果。

2. 圆盘刚性好,不易变形

DN300以上蝶阀的蝶板为双板桁架过流结构,流阻小,刚性好。在相反方向的工作压力下,不易变形,使密封圈不会随着阀瓣变形而脱离阀座的最佳密封点,从而保证密封效果。密封圈。

3、橡胶密封圈使用寿命长

(1) 由于采用自密封设计理念,橡胶圈与不锈钢阀座之间的少量过盈仅用于维持初始密封,因此密封所需的比压随着系统压力的增加而增加增加。

(2)此外,锯齿形凹槽中还有所谓的“呼吸”凹槽,用于橡胶的弹性后退,使橡胶在受压时有一定的伸缩空间,不会引起长期工作时的弹性疲劳。因此,密封圈的寿命与传统型相比大大提高。

通常在蝶阀使用过程中,由于传统的销连接,销子穿过阀杆中心,不仅降低了阀杆的强度,而且在长期使用过程中,阀杆与阀杆之间产生间隙,导致阀门在使用时产生冲击载荷。开启和关闭,远远大于正常的挤压。压应力和剪应力所产生的载荷在使用过程中往往使销钉严重变形或折断,使阀门关闭或失效,大大降低了阀门的使用寿命。如果新生产的阀门采用美国专利设计的拔销结构来代替轴与阀瓣之间的销连接结构,拔销不穿过阀轴中心,不仅不会削弱轴的强度,也与阀轴有关。贴合面大大增加。通过拧紧拉销螺母,在拉销与阀轴结合面之间产生预紧力,使蝶阀轴结合紧密,无间隙,阀门不会开闭.产生冲击载荷,使阀瓣转动平稳,从而达到可靠密封。

独特的底部轴向调节锁紧装置设计

在DN300以上规格的蝶阀中,考虑到阀瓣自重密封的可靠性,在制造过程中对阀瓣进行精密调整并固定在轴向位置,使阀瓣处于阀位。座椅上的位置被最佳密封。对于长期使用可能造成的阀瓣下垂,也方便进一步调整锁定,实现长期使用零泄漏。更换密封圈方便。当需要更换密封圈时,无需拆下阀瓣,只需将阀门全开,然后取出操作装置中的钥匙即可。将操作装置调至关闭状态后,保持与主阀键连接,然后继续沿开启方向转动手轮,直至密封件在阀体密封侧,更换密封件。


在看完这篇《法兰蝶阀的基础知识有哪些?》之后,相信您对法兰蝶阀也有了一定了解,我们北方阀门集团有限公司是法兰蝶阀生产厂家,主要从事各种工业阀门的研发、生产和销售。无论您需要什么规格型号、适配什么生产环境的阀门,只需拨打我们的热线电话,我们将竭诚为您提供最合适的解决方案~
