自力式调节阀如何选型

        自力式调节阀是这几年技术更新与工程应用推广比较快的一种自控阀门，在空调供暖、市政给排水及化工等领域得到了广泛的应用。它无需电力、气源等外来能源，仅靠介质自身的力量即可实现对温度、压力、流量等参数的较精确的控制，在能源日益紧张的今天，它的意义不言自明。而且，它只需在调试时设定好，以后即可完全自动控制，不需要另外的传感器和控制器，既方便控制，又可节约设备成本，实在是一种不可替代的新型控制阀，预计在以后的工业自动化控制中有着越来越广阔的市场。现结合本人多年的控制阀生产与使用经验，谈谈自力式调节阀的具体选型，聊陈管见，以期抛砖引玉。

        先谈自力式温度调节阀。这种阀利用探头来测量温包或储罐的温度，介质温度的变化引起探头内可膨胀液体的体积的变化，它们之间有一个线性关系。膨胀的液体产生的压力通过毛细管传递到活塞，推动活塞向下运动，进而使阀芯产生位移，达到对介质流量的控制，较终实现对温包、换热器或储罐温度的控制。如果通过的是蒸汽，阀芯结构一般是流开式，即阀芯向下为关；而如果用它来给储罐或温包降温（即通过的介质为冷水），则需选用流关式结构，即阀芯向下运动为开。而若是调节阀用在温包或换热器后面， 测温点仍然在温包内，选用的自力式温度调节阀的内部结构正好与前面相反。把握这个原则，选型时就不会有大的问题了。至于其它的一些细节当然也不可忽视，诸如介质温度、压力等理化参数。比如用一自力式温度调节阀来控制蒸汽的流量，来给储罐内的硫酸加热，使硫酸的温度稳定在某一个值，测温点在储罐内。这就必须要注意探头的选材了，应该选用316L不锈钢，否则在使用过程中就会因探头材质不耐腐蚀而大大缩短调节阀的使用寿命。当然，这种调节阀的控制精度一般只有±5%，低于电、气动调节阀，但成本和方便则是它的优势。而且，现在又出现了自力式温度调节阀的变种，即自力式电控温度调节阀，它把调节器和控制器集成在电动执行器内，通过热电阻来采集温度信号，在执行器内进行比较、运算，输出控制信号驱动执行器电机，进而驱动阀门。这种温度调节阀的控制精度和可靠性要优于前者。

        自力式温度调节阀的流量特性一般是快开，也可设计成直线型，温度调节范围在0～270℃之间。

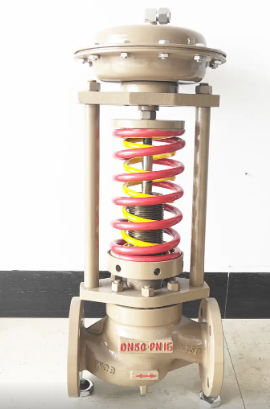

        至于自力式压力调节阀和自力式流量、差压调节阀，其控制原理基本与温度调节阀一样，我就不一一罗嗦了。所不同者，前者是用膜头来作为执行器的，介质直接进入膜头来驱动阀芯。还要注意的是，在压力调节阀选型时，如果介质是蒸汽，必须要在蒸汽管道和膜头之间加一冷凝器，否则蒸汽直接进入膜头，会烧坏膜片；还得分清楚取压点，即调节阀是用来控制阀前压力还是阀后压力的，因为这两种工作方式的阀结构是不同的，往往有选型、采购时没分清楚，使用时才发现这些问题的，徒劳往返，影响生产；工作压力也得弄清楚：一般0.4MPa以下用膜片式膜头，以上则用活塞式膜头。只要在选型时多了解一下阀门使用时的工况参数，再加细心分析，就一定可以做出正确的选择，为客户选出理想的自力式调节阀来。
