衬氟隔膜阀

衬氟隔膜阀以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。特点：结构紧凑、简单、体积小，外形美观；开关有导向，运动平稳；关闭力矩小，寿命长，≥30万次；膜片压紧可自动调整，受压均匀，密封可靠；膜片装入阀芯采用推入式，更换方便；衬氟隔膜阀主要衬材料有很多，不同的衬材料适用于不同的介质。

聚三氟乙烯 PCTEF (F3)

适用介质：

各种有机溶剂，无机腐蚀液(氧化性酸类)

使用温度：-195~120

特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些

聚丙烯： RPP

适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。

使用温度：-14~80

特点：最轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。

聚氯乙烯: 硬质)PVC

适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。

使用温度：0-55

特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接及粘合，价格较低。

聚四氯乙烯 PTFE(F4)

使用介质：强酸，强碱，强氧化剂等。

使用温度：-200~180

特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。

聚偏氯乙烯 PVDF(F2)

使用介质：耐大多数化学药品和溶剂，

使用温度：-70~100

特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，最大特 点是韧性好，易成型。聚烯烃：PO

适用介质： 各种浓度的酸碱盐及某些有机溶剂。

使用温度：-58~80

特点：是目前世界最理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。

衬氟隔膜阀：

1.本阀由阀体、阀盖、阀杆、阀瓣、隔膜、其它驱动零件等组成

2.阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的

3.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应将“手—电动切换手柄”转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则开启。

4.当需恢复电动操作时，必须将“切换手柄”转换至刻有电动标记的位置上，方可进行电动操作。

衬氟隔膜阀基本结构：

1、复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。

2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。

3、利用FEP（Teflon)氟塑料与全成橡胶复合而成的冠环品牌隔膜的带有Teflon氟塑料衬里层的阀门，可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。

4、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表”。

技术参数:

1.接口尺寸:法兰DN15 —DN 300 ；

2.工作压力： 1.6MPA；

3.介质温度:按照衬里和隔膜材料 ≤85℃、≤100℃、≤120℃、≤150℃、≤180℃；

4.阀体材质:铸钢、不锈钢；

5.阀盖材质:铸钢、不锈钢；

6.衬里材质:可选性的各种氟塑料；

7.阀瓣材质: 铸铁、铸钢、不锈钢；

8.阀杆材质: 碳钢、不锈钢；

9.手轮:铸铁；

衬氟隔膜阀安装使用和注意事项：

1.阀门应存放在干燥通风的室内，严禁堆迭放置。

2.库存阀门的通路两端必须封口，以防异物进入内腔而损伤密封部件。且应避免与油类或其它易燃物品接触。

3.本阀的金属加工表面应清除污垢，并涂以防锈剂。

4.衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命。

5.在存放期间或停用期间，应逆时针旋转手轮，使冠环品牌的阀门处于微启状态，避免使隔膜因长期受压而失去弹性。

6.运输过程中或安装时，吊索不得系结在手轮或阀杆上。并严禁与其它金属或硬质物撞击，以防损伤零件和衬层。

7.安装前，应仔细核对管路的运行条件及介质是否与本阀规定的适用范围相符，避免选型不当而造成不必要的损失，乃致发生意外事故。

8.本阀除不宜应用于真空管路外，可在管路的任意位置安装作双向流动，但应确保操作和维修的方便。

9.安装时，应将冠环阀门生产的隔膜阀阀体内腔清洗干净，防止污垢卡阻或损伤密封部件，并检查各部位连接螺栓是否均匀紧固。

10.运行中必须经常检查与介质接触的部件，并按实际使用情况，定期更换易损部件。

衬氟隔膜阀主要零部件：

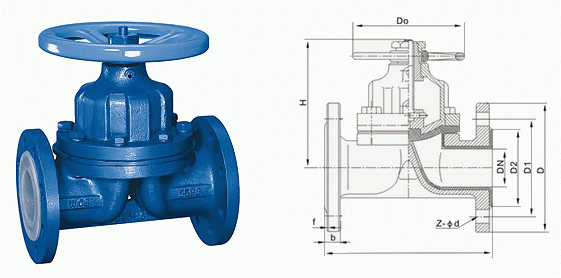

衬氟隔膜阀主要外形和连接尺寸
