电动压力调节阀在建筑中应用

标签:调节阀,电动调节阀 时间:2022年01月07日 阅读

前言:我们北方阀门集团有限公司是坐落在山东潍坊的阀门生产厂家,除了一会要讨论的调节阀,电动调节阀,我们公司还生产、销售各种规格的球阀、闸阀、蝶阀、截止阀等全品类工业阀门,将100%符合标准,100%保证质量,100%让您满意,我们的服务“一切为了客户”。

是一种压力平衡式调节阀,采用笼式套筒导向、双密封结构,配用3810系列(或PSL系列)电动执行机构,电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4~20mADC或1~5VDC)及电源即可控制阀门开度,将电流信号转变成相对应的直线位移,自动地控制调节阀开度达到对压力连续调节。电动无级调节,二次压力稳定,控制精确,灵敏度高。操作简便,只需通过控制器修改二次压力设定。运行平稳,免维护,使用寿命长。山东建筑工程有限公司公司经营范围包括:建筑加固工程、防水防腐及保温工程施工;机电设备安装;钢材、建筑材料批发零售;建筑设备租赁等。

序号

品  名

型 号   及 规 格

单位

数量

单 价

(元)

金 额

(元)

阀体材质

及其它

1

调节阀

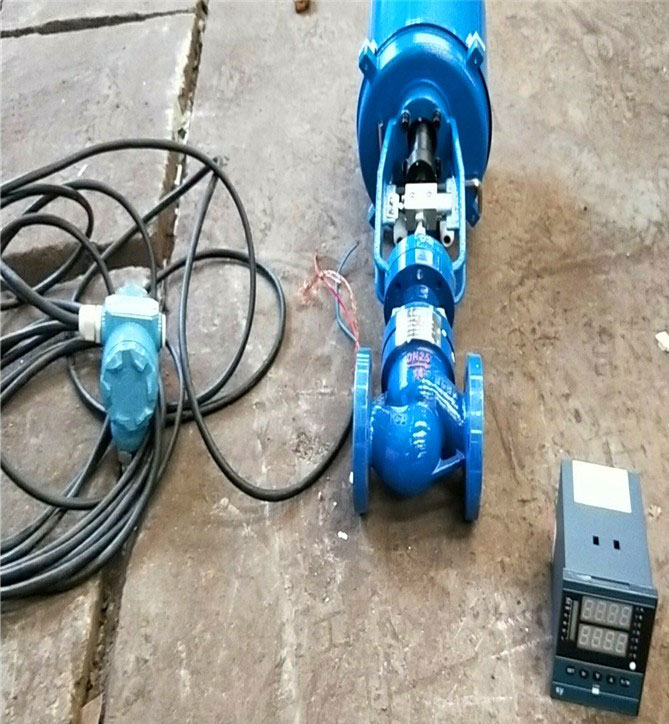

电动调节阀ZAZP-16P   PN16    DN50

介质:水

电压:AC 380V

信号:4-20MA

含配套压力变送器,压力控制器

小控制柜

进出口法兰连接

入口压力:1.5-1.6MPA

出口压力:0.4-0.6MPA

1



阀体铸钢

内件不锈钢









电动压力调节阀整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。电动压力调节阀特别适用于允许泄露小、阀前后压差较大的工作场合。电动调节阀是以电力为驱动源,把电机的动能通过输出轴转化为阀轴的位移,并且通过控制模块使阀芯停位于调节器所要求的任一开度,实现对流量、压力、温度、液位等参数的控制的一种调节阀。电动调节阀是工业自动化过程控制中的重要执行单元仪表。与传统的气动调节阀相比具有明显的优点:电动调节阀节能(只在工作时才消耗电能),环保(无碳排放),安装快捷方便(无需复杂的气动管路和气泵工作站)。阀门按其所配执行机构使用的动力,按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。


电动压力调节阀的工作原理

工作电源:DC24V,AC220V,AC380V等电压等级。

输入控制信号:DC4-20MA或者DC1-5V。

反馈控制信号:DC4-20MA(负载电阻碍500欧姆以下)

电动压力调节阀在晟松建筑应用主要技术参数

● 阀体

阀体形式直通铸造调节阀型阀
公称通径DN20~300mm
公称压力PN1.6、2.5、4.0、6.4
法兰标准GB/T9113、 JB/T79
连接形式法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式标准型-17~+230℃、高温型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料












电动压力调节阀在晟松建筑应用 阀内件

电动压力调节阀在晟松建筑应用执行机构

通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。新型电动调节阀执行器内含饲服功能,接受统一的4-20mA或1-5V-DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电动压力调节阀在晟松建筑应用动作原理:电机电源220VAC 或者380VAC,控制信号4~20mA,阀里面有控制器,控制器把电流信号转换为步进电机的角行程信号,电机转动,由齿轮,杠杆,或者齿轮加杠杆,带动阀杆运作,实现直行程或角行程。

电动压力调节阀在晟松建筑应用反馈:电机运行,通过齿轮运转,由三接头的滑动变阻器输出阀门的定位信号,此外还有三根线的限位信号(全开,全闭。公共线)

在看完这篇《电动压力调节阀在建筑中应用》之后,相信您对调节阀,电动调节阀也有了一定了解,我们北方阀门集团有限公司是调节阀,电动调节阀生产厂家,主要从事各种工业阀门的研发、生产和销售。无论您需要什么规格型号、适配什么生产环境的阀门,只需拨打我们的热线电话,我们将竭诚为您提供最合适的解决方案~
