三通调节阀与双调节阀分程控制的区别

调节阀门厂家北高科集团整理，在焦化装置中，既有使用三通阀来调节温度的方法，也有使用双调节阀通过分程控制来实现温度调节的方法。

分程控制的双调节阀流量也是不改变的，除非你手动调整上下游阀和旁路阀。

三通阀要比2个两通调节阀成本有优势。调节简单，便捷。但一旦阀门有问题，所有三个管路都要受影响。调节精度不高。

在芳烃抽提装置中有好多重沸器都用三通阀控制温度，撇开调节精度不说，三通阀没有上下游手阀和付线阀，一旦阀门出现问题，是无法在线切除检修的，必须停工处理

三通阀的价格比双调节阀便宜得多，对于安装位置很紧张的管道，特别好用。

用三通阀比用双调节阀在建设成本上有优势，主要是要防止阀板脱落，我们是做法是在安装前把阀板和阀杆直接焊死。一般三通阀都有手轮，只要阀板不脱落就不会影响操作。

三通阀有3个出入口与管道相连，相当于两台单座阀合成一体。按作用方式分为合流阀和分流阀两种，它有如下特点：

三通阀工作时，一个通路处全关，另一个通路全开位置，关闭时受力与单座阀相似。

三通是由单、双座阀改型而成，并利用阀芯自身导向，更换气开气闭时，必须更换执行机构。

由于小口径不平衡力小，当Dg≤80时，合流阀可用于分流场合。

三通阀阀芯与套筒阀的套筒一样，其节流面积有开大窗口和打小孔（喷射型）两种，后者有降低噪音，减小共振的功能。

作用方式和结构

三通控制阀有三个出入口与管道相连，按作用方式可分为合流和分流两种。

合流是两种流体通过阀时混合成第三种流体，或者两种不同温度的流体通过阀时混合成温度介于前两者之间的第三种流体，这种阀有两个进口和一个处口。

分流是把一种流体通过阀时分成两路，当阀关闭一个出口的同时就打开另一个出口，这种阀有一个进口和两出口。

应用

三通控制阀可以省掉一个两通阀和一个三通接管，常用于热交换器的旁通调节，也可用于简单的比例调节。一般用于调节热交换器的旁通量来控制其出口流体温度。通常三通阀装在入口为分流，装在出口为合流。一般要求三通阀的温差小于150度，泄露等级为3级。

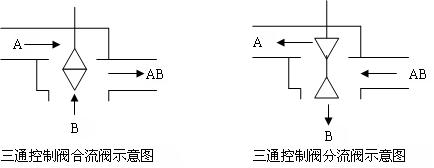

简图
